터보차저는 엔진에서 발생되는 배기가스의 에너지를 재활용하여, 터빈을 구동시키고 컴프레서로 외부 공기를 압축하여 엔진에 공급하는 부품으로 완전 연소를 도와주는 친환경 제품입니다.

터보차저란?

  • 터보차저란?

    일반적으로 연소 후에 버려지는 배기가스를 구동 동력으로 재활용 하는 장치로, 실린더 내에 고밀도의 압축공기를 공급, 엔진의 성능(출력, 토크)을 향상시켜, 연료 소비 효율을 개선하고 엔진경량화(다운사이징)에 필수 제품 입니다.

  • CHRA(Center Housing Rotating Assembly)

    CHRA는 터보차저의 핵심 부품 중 하나이며, 크게 터빈 로터, 컴프레서 휠, 베어링 하우징으로 구성되고, 컴프레서 부와 터빈 부를 연결하는 기능을 합니다. CHRA 내부에는 로터 어셈블리를 회전시킬 수 있는 베어링 등과 같은 윤활 부품들이 있으며, 윤활 및 냉각 기능을 통하여 터빈부의 고온 배기가스로부터 회전체를 보호하는 역할을 합니다.

  • Compressor

    컴프레서는 터보차저에서 공기를 압축하여 엔진의 실린더로 보내는 역할을 하는 부분으로써 컴프레서 휠, 디퓨져 그리고 스크롤 등으로 구성되어 있습니다. 컴프레서 휠이 회전하면서 유입된 공기는 속도 에너지를 얻어 디퓨져로 들어갑니다. 디퓨져는 컴프레서 하우징 내부의 공기가 지나가는 통로로써 컴프레서 휠로부터 유입된 공기의 유속을 낮춰 압력을 높이는 역할을 하며, 이렇게 압력이 높아진 공기는 스크롤을 통해 인터쿨러에서 냉각을 거친 후 흡기 매니폴더를 통해 엔진으로 공급되게 됩니다.

  • Turbine

    터빈은 배기가스로부터 에너지를 얻어 컴프레서를 구동하는 부품으로, 내부 스크롤을 포함한 터빈하우징과 터빈로터로 구성되어 있습니다. 터빈부의 부품들은 800℃ ~ 1,050℃ 의 고온 배기가스에 노출되어 있기 때문에 높은 열과 압력에도 견딜 수 있도록 설계해야 합니다. 엔진에서 배출된 배기가스는 맥동류의 형태로 매니폴더 내로 들어가며, 도중에 다른 실린더로부터 흘러나온 배기가스와의 간섭이 일어나지 않도록 여러 개의 배기 매니폴더를 거쳐 터빈하우징 입구에 도달하게 됩니다. 속도 에너지로 변환된 배기가스는 터빈로터를 거쳐 배출되는데, 이 때 터빈로터는 속도 에너지를 토크로 변환하여 동축에 연결된 컴프레서 휠을 구동하게 되는 것입니다.

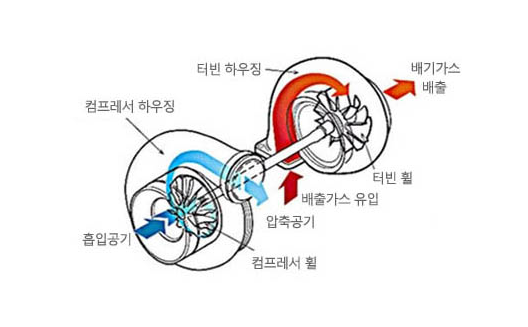

  • 터보차저의 구성도

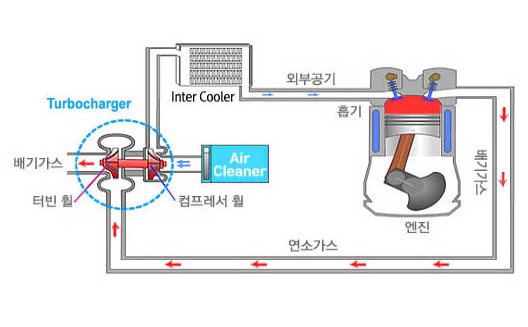

  • 엔진 압축공기 흐름도
